　　冷凝水管安裝圖解

　　1、水管正確安裝示意圖

　　2、彎頭安裝圖例

　　3、升泵的冷凝水管安裝圖例

　　4、升泵的冷凝水管安裝圖例

　　自然排水機組冷凝水管安裝

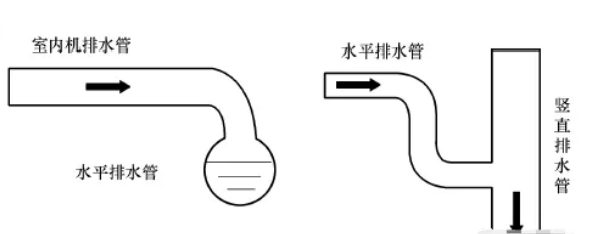

　�。�1）水封設置：

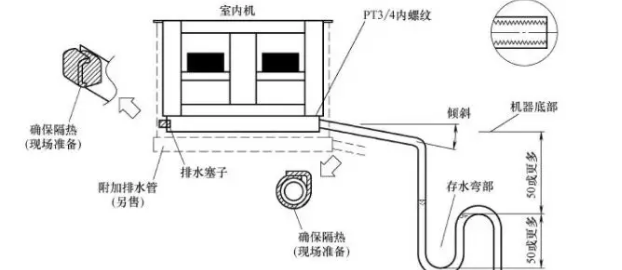

　　當機組的冷凝水盤位于機組的正壓段時,冷凝水盤的出水口不應設置水封;位于負壓段時,應設置水封,水封高度應大于冷凝水盤處于正壓或負壓值。

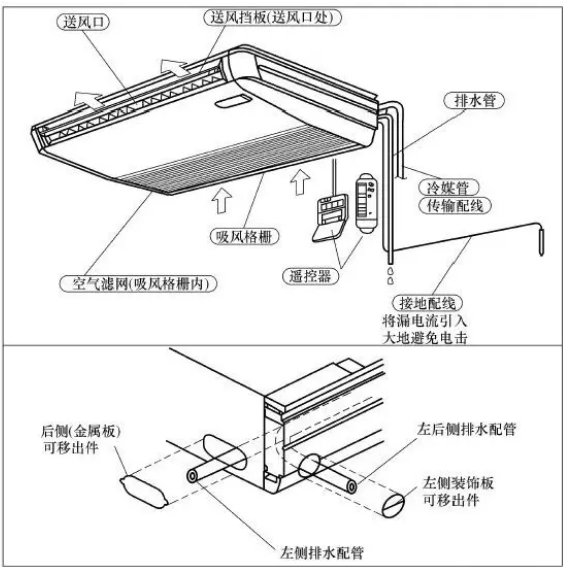

　�。�2）掛壁機和不帶水泵的座吊機排水管安裝：

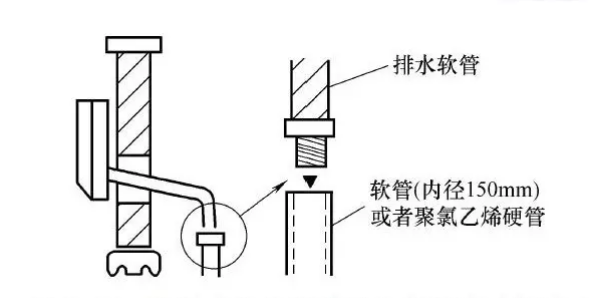

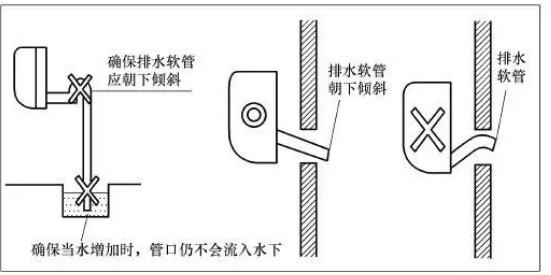

　　安裝掛壁機時,按墻孔方位安裝室內機管道,用膠帶將排水管與其合并纏緊,注意排水管放在下邊,當排水軟管需通過室內時,一定要纏繞隔熱材料,防止冷凝結露。排水配管可延伸至地面或背面,把排水管道連接到排水口,并利用緊固扎帶固定。

　　排水管坡度的要求

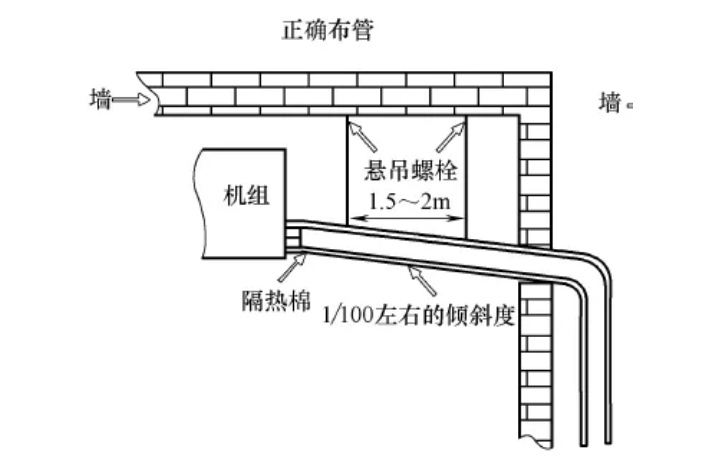

　　（1）排水管的支管應沿水流方向設置坡度,坡度不應小于1%,懸吊螺栓滿足橫管在1~1.5m、豎管在1.5~2.0m,每支立管不得少于2個支、吊固定點的要求。

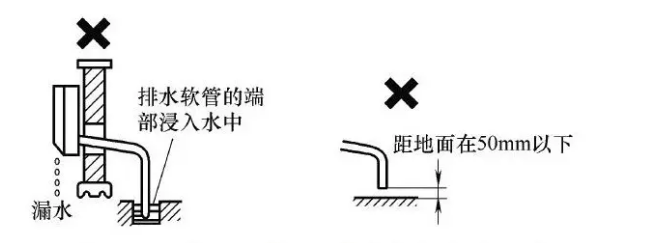

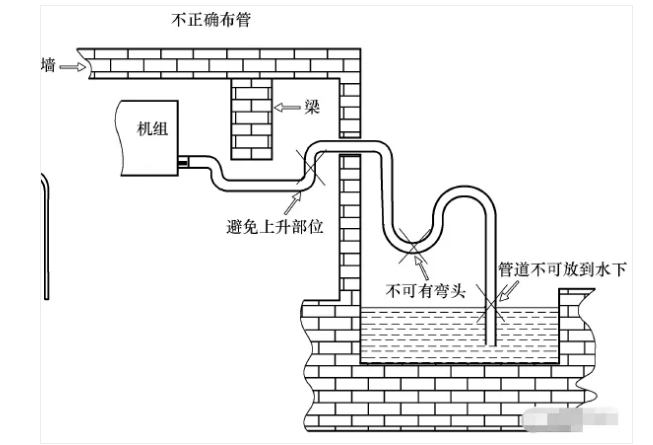

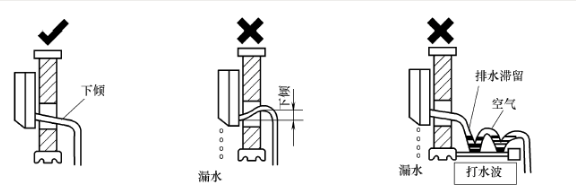

　�。�2）不能出現倒坡,彎頭等不能出現積水部位,出水端不允許浸泡在液體中。

　　水泵排水

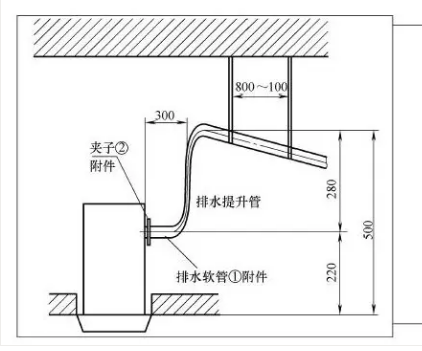

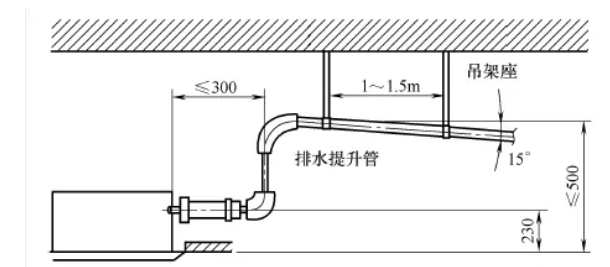

　�。�1）請確認排水提升管高度在500mm以內。

　�。�2）請保持排水提升管垂直,并確保其與空調機的距離在300mm以內。

　　（3）對水盤備用水嘴部分應進行妥善隔熱處理,以防止結露。排水管道高度應在圖3-45所示的距離內。

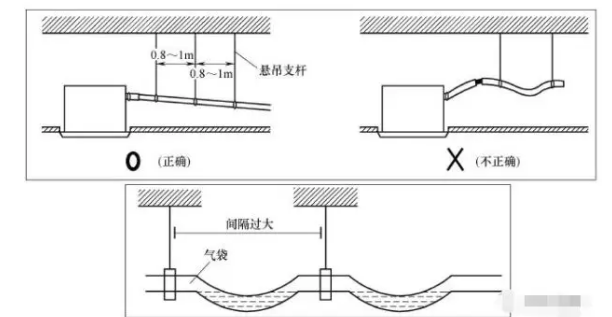

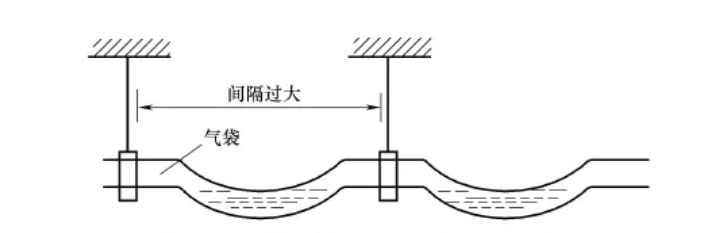

　�。�4）為了防止排水管向下彎垂,每1~1.5m要用吊架等器件輔助固定。

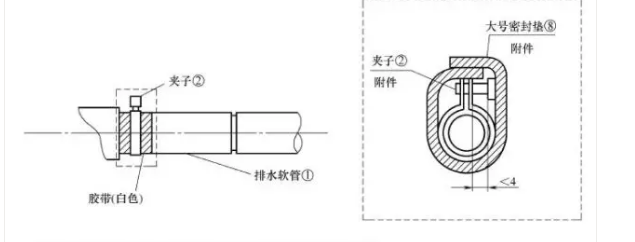

　�。�5）連接時,應采取有效措施,保證排水管各接口密封不漏。

　�。�6）為防止排水管外壁遇空氣后結成露水滴落,排水管從機組引出后,應進行隔熱處理。

　　排水管的連接方式

　　（1）排水管與排水管之間應用合適的膠水粘接,必須使用正確的接頭等輔助部件,嚴禁直接對接水管端面而無其他輔助部件的對接方式。

　　（2）當排水支管和匯流管進行拼接時,水平管需以一定落差接入,請參考圖3-46進行操作,且兩邊的分支管匯流同一點時,應錯位接入主管,以防止出現倒流。

　�。�3）冷凝水管不能與建筑物中的污水、廢水管連接,防止污水倒灌或臭氣倒溢入室內。

　　排水實驗

　　(1)自然排水機組相關測試

　　1)將排水口堵住,往排水管路系統中注滿水,看排水管是否有水滲漏。

　　2)往接水盤中注入3L左右的水量,在排水管出口處檢測水流出量。每臺室內機單獨檢查,檢測排水量時需考慮少量附著在管壁上的水分。

　　3)當要排空機器內的水時,請拆下排水底部的放水塞。

　　4)試驗后,把放水塞裝回原先的位置,關掉電源。

　　(2)水泵排水機組相關測試

　　1)用給水泵通過進氣口向室內機每次加注1L水。

　　2)檢查排水是否在排水口流出(備注:在試驗時,注意排水電動機的旋轉聲)。

　　3)當要排空機器內的水時,請拆下排水底部的放水塞。

　　4)試驗后,把放水塞裝回原先的位置,關掉電源。

　　排水管保溫施工與支吊架安裝

　　必須在密封性及流暢性檢查之后方可進行保溫處理,保溫處理的注意事項和具體方法可參考"防腐與保溫施工技術標準"的相關規定和方法,避免產生凝露。

　　重點注意事項如下:

　�。�1）排水管在室內的部分皆需進行隔熱處理,防凝露,需選用10mm以上厚度的保護套。

　　（2）凡不是整管保溫的,一定要將切割開的部分重新粘接。

　　（3）保溫管相接處和被切開處應該使用膠粘接或卡扣固定連接,并且保證它在管路的*端。

　　（4）在排水試驗后,才能進行配水管的保溫施工。

　　除了吊*時機組需要豎直吊桿吊掛以外,所安裝的冷媒管道、冷凝水管道、電線管都要進行吊掛固定,必須使用合格的支吊架,不得使用鐵絲、電線、繩索捆綁吊掛。
